호칭 치수 |
적용 하는 강관의 외경 |

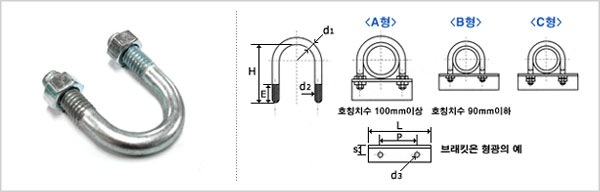

U볼트 | 받침 | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
R | d1 | 나사의 호칭 d2 |
A 형 | B 형 | C 형 | B | t | L | P | S | d3 | |||||
H | E | H | E | H | E | |||||||||||
15 | 21.7 | 12 | 10 | M10 | 39 | 20 | 47 | 30 | 40 | 5 | 82 | 34 | a22 | 12 | ||
20 | 27.2 | 15 | 10 | M10 | 45 | 20 | 53 | 30 | 40 | 5 | 88 | 40 | 22 | 12 | ||
25 | 34.0 | 18 | 10 | M10 | 52 | 20 | 60 | 30 | 40 | 5 | 94 | 46 | 22 | 12 | ||
32 | 42.7 | 23 | 10 | M10 | 60 | 20 | 68 | 30 | 40 | 5 | 104 | 56 | 22 | 12 | ||
40 | 48.6 | 26 | 10 | M10 | 66 | 20 | 74 | 30 | 40 | 5 | 110 | 62 | 22 | 12 | ||
50 | 60.5 | 32 | 10 | M10 | 78 | 20 | 86 | 30 | 40 | 5 | 122 | 74 | 22 | 12 | ||
65 | 76.3 | 40 | 12 | M12 | 98 | 25 | 108 | 35 | 50 | 6 | 152 | 92 | 30 | 15 | ||
80 | 89.1 | 46 | 12 | M12 | 110 | 25 | 120 | 35 | 50 | 6 | 164 | 104 | 30 | 15 | ||
90 | 101.6 | 52 | 12 | M12 | 123 | 25 | 133 | 35 | 50 | 6 | 176 | 116 | 30 | 15 | ||
100 | 114.3 | 59 | 6 | M16 | 141 | 50 | 65 | 8 | 202 | 134 | 35 | 19 | ||||
125 | 139.8 | 72 | 16 | M16 | 167 | 50 | 65 | 8 | 228 | 160 | 35 | 19 | ||||
150 | 165.2 | 85 | 16 | M16 | 192 | 50 | 65 | 8 | 254 | 186 | 35 | 19 | ||||
175 | 190.7 | 98 | 16 | M16 | 218 | 50 | 65 | 8 | 280 | 212 | 35 | 19 | ||||
200 | 216.3 | 111 | 20 | M20 | 249 | 60 | 75 | 9 | 320 | 242 | 40 | 24 | ||||
225 | 241.8 | 124 | 20 | M20 | 274 | 60 | 75 | 9 | 346 | 268 | 40 | 24 | ||||
250 | 267.4 | 137 | 20 | M20 | 300 | 60 | 75 | 9 | 372 | 294 | 40 | 24 | ||||
300 | 318.5 | 163 | 24 | M24 | 357 | 70 | 90 | 10 | 448 | 350 | 50 | 28 | ||||
350 | 355.6 | 181 | 24 | M24 | 394 | 70 | 90 | 10 | 484 | 386 | 50 | 28 | ||||
400 | 406.4 | 207 | 24 | M24 | 444 | 70 | 90 | 10 | 536 | 438 | 50 | 28 | ||||
450 | 457.2 | 233 | 30 | M30 | 505 | 85 | 100 | 13 | 622 | 496 | 55 | 35 | ||||
500 | 508.0 | 259 | 30 | M30 | 556 | 85 | 100 | 13 | 675 | 548 | 55 | 35 |
