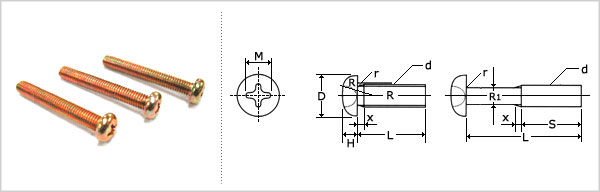

| 나사의 호칭 (d) |
피치 | 십자 혈의 번호 |
D | H | R1 | R2 | M | 1형의 Q | 2형의 Q (8) | r | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 기본 치수 |
허용차 | 기본 치수 |
허용차 | 최소 (약) |
최대 (약) |
최대 | 최대 | 최소 | 최대 | 최소 | 최대 | |||
| M2 | 0.4 | 1 | 3.5 | 0 -0.4 |
1.3 | ±0.1 | 4.5 | 0.6 | 2.2 | 1.01 | 0.60 | 1.32 | 0.93 | 0.3 |
| M2.2 | 0.45 | 4 | 1.5 | 5 | 0.7 | 2.4 | 0.21 | 0.80 | 1.52 | 1.13 | 0.3 | |||
| M2.3 | 0.4 | 4 | 1.5 | 5 | 0.7 | 2.4 | 1.21 | 0.80 | 1.52 | 1.13 | 0.3 | |||
| M2.5 | 0.45 | 4.5 | 1.7 | 6 | 0.8 | 2.6 | 1.42 | 1.00 | 1.72 | 1.32 | 0.3 | |||
| M2.6 | 0.45 | 4.5 | 1.7 | 6 | 0.8 | 2.6 | 1.42 | 1.00 | 1.72 | 1.32 | 0.3 | |||
| M3 | 0.5 | 2 | 5.5 | 0 -0.5 |
2 | ±0.15 | 7 | 1.0 | 3.5 | 1.43 | 0.86 | 1.80 | 1.29 | 0.4 |
| M3.5 | 0.6 | 6 | 2.3 | 8 | 1.1 | 3.8 | 1.73 | 1.15 | 2.10 | 1.58 | 0.4 | |||
| M4 | 0.7 | 7 | 2.6 | 9 | 1.3 | 4.1 | 2.03 | 1.45 | 2.40 | 1.88 | 0.5 | |||
| M4.5 | 0.75 | 8 | 0 -0.6 |
2.9 | 11 | 1.5 | 4.5 | 2.43 | 1.84 | 2.80 | 2.27 | 0.5 | ||
| M5 | 0.8 | 9 | 3.3 | 12 | 1.6 | 4.8 | 2.73 | 2.14 | 3.10 | 2.56 | 0.6 | |||
| M6 | 1 | 3 | 10.5 | 0 -0.7 |
3.9 | ±0.2 | 14 | 1.9 | 6.2 | 2.86 | 2.26 | 3.26 | 2.71 | 0.7 |
| M8 | 1.25 | 14 | 0 -0.8 |
5.2 | 18 | 2.6 | 7.7 | 4.36 | 3.73 | 4.77 | 4.19 | 0.9 | ||
