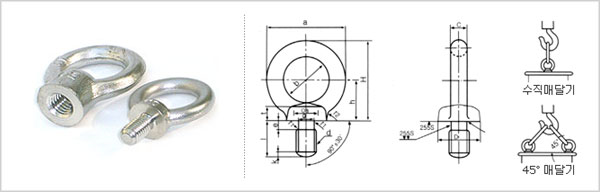

아이볼트

KS B 1033-76, JIS B 1168-1975

Unit : mm
나사호칭(d) M8 M10 M12 M16 M20 M24 M30 M36 M42 M48 M64 M80 M90 M100
a 32.6 41 50 60 72 90 110 133 151 170 210 266 302 340
b 20 25 30 35 40 50 60 70 80 90 110 140 160 180
c 6.3 8 10 12.5 16 20 25 31.5 35.5 40 50 63 71 80
D 16 20 25 30 35 45 60 70 80 90 110 130 150 170
t 5 7 9 11 13 18 22 26 30 35 42 50 55 60
h 17 21 26 30 35 45 55 65 75 85 105 130 150 165
H (참고) 33.3 41.5 51 60 71 90 110 131.5 150.5 170 210 263 301 335
l 15 18 22 27 30 38 45 55 65 70 90 105 120 130
e 3 4 5 5 6 8 8 10 12 12 14 14 14 14
g (최소) 6 7.7 9.4 13 16.4 19.6 25 30.3 35.6 41 55.7 71 81 91
r1 (최소) 1 1.2 1.4 1.6 2 2.5 3 3 3.5 4 5 5 5 5
da (최대) 9.2 11.2 14.2 18.2 22.4 26.4 33.4 39.4 45.6 52.6 71 87 97 108
r2 (약) 4 4 6 6 8 12 15 18 20 22 25 35 35 40
K (약) 1.2 1.5 2 2 2.5 3 3.5 4 4.5 5 6 6 6 6
사용하중
kgf		 수직사용 80 150 220 450 630 950 1,500 2,300 3,400 4,500 9,000 15,000 18,000 20,000
45˚로
2개 사용		 80 150 220 450 630 950 1,500 2,300 3,400 4,500
중량 (약) g 35 70 140 260 430 850 1,700 3,000 4,500 6,700 - - - -
Pitch 1.25 1.5 1.75 2 2.5 3 3.5 4 4.5 5 6 6 6 6
