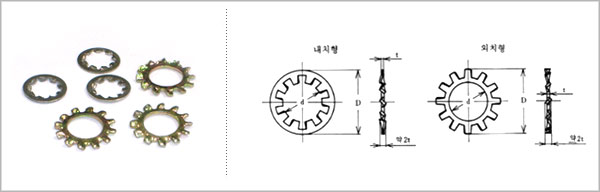

이붙이와사
Unit : mm| Size No. | 적용하는 나사지름 | d | D | t | 잇발수 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 내치형 | 외치형 | 미터 | 인치 | 기준치수 | 허용차 | 기준치수 | 허용차 | 기준치수 | 허용차 | 내치형 | 외치형 |
| AW-2 | BW-3 | 2 | - | 2.2 | +0.2 0 |
4.8 | 0 -0.3 |
0.3 | ±0.025 | 7 | 8 |
| 2.3 | 2.3 | 2.3 | - | 2.5 | 5.3 | 0.3 | 7 | 8 | |||
| 2.5 | 2.5 | 2.5 (2.6) | - | 2.7 | 5.7 | 0.3 | 7 | 8 | |||
| 3 | 3 | 3 | - | 3.2 | 6.5 | 0 -0.4 |
0.45 | ±0.035 | 7 | 8 | |
| 3.5 | 3.5 | 3.5 | - | 3.7 | 7.5 | 0.45 | 8 | 8 | |||
| 4 | 4 | 4 | - | 4.3 | 8.5 | 0.45 | 8 | 8 | |||
| 4.5 | 4.5 | 4.5 | - | 4.8 | 9.5 | 0.5 | 8 | 8 | |||
| 5 | 5 | 5 | - | 5.3 | 10 | 0.6 | ±0.04 | 8 | 10 | ||
| 6 | 6 | 6 | - | 6.4 | +0.3 0 |
11 | 0 -0.5 |
0.6 | 9 | 12 | |
| 7 | - | 7 | - | 7.4 | 13 | 0.8 | ±0.05 | 10 | - | ||
| 8 | 8 | 8 | - | 8.4 | 15 | 0.8 | 9 | 12 | |||
| 3/8 | 3/8 | - | 3/8 | 9.8 | 17.5 | 0.9 | 9 | 12 | |||
| 10 | 10 | 10 | - | 10.5 | +0.4 |
18 | 0.9 | 9 | 12 | ||
| 7/16 | 7/16 | - | 7/16 | 11.4 | 19.5 | 0 -0.6 |
0.9 | 10 | 12 | ||
| 12 | 12 | 12 | - | 12.5 | 21 | 1 | ±0.055 | 10 | 12 | ||
| 1/2 | 1/2 | - | 1/2 | 13 | 22.5 | 1 | 10 | 12 | |||
| 14 | 14 | 14 | - | 14.5 | 23 | 1 | 10 | 12 | |||
| 16 | 16 | 16 | 5/8 | 16.5 | 26 | 1.2 | ±0.065 | 12 | 14 | ||
| 18 | 18 | 18 | - | 19 | +0.5 0 |
29 | 1.2 | 12 | 14 | ||
| 3/4 | 3/4 | - | 3/4 | 19.6 | 32 | 0 -0.8 |
1.2 | 12 | 14 | ||
| 20 | 20 | 20 | - | 21 | 32 | 1.4 | ±0.07 | 12 | 14 | ||
| 22 | 22 | 22 | 7/8 | 23 | 35 | 1.4 | 14 | 16 | |||
| 24 | 24 | 24 | - | 25 | 38 | 1.6 | ±0.08 | 14 | 16 | ||
| 1" | 1" | - | 1" | 26 | 41 | 1.6 | 14 | 16 | |||
