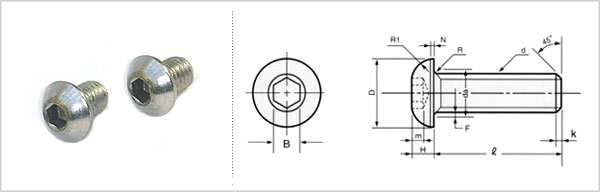

JIS B 1174-1989
Unit : mm| Nom Size d |
D | H | B | m | R1 | N | da | R | K | ℓ | Tensile load | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 최대 | 최소 | 최대 | 최소 | 최대 | 최소 | 최대 | 최소 | ref | approx | 최대 | 최소 | approx | Fully Threaded |
(kgf) | [N] | |
| M3 | 5.5 | 5.2 | 2.15 | 1.85 | 2.046 | 2.006 | 1.55 | 1.25 | 3 | 0.4 | 3.6 | 0.1 | 0.6 | 6~20 | 530 | [5,200] |
| 4 | 7.5 | 7.2 | 2.75 | 2.45 | 2.566 | 2.506 | 1.95 | 1.65 | 4.1 | 0.4 | 4.7 | 0.2 | 0.8 | 8~25 | 930 | [9,100] |
| 5 | 9.5 | 9.1 | 3.55 | 3.25 | 3.066 | 3.006 | 2.55 | 2.25 | 5.2 | 0.5 | 5.7 | 0.2 | 0.9 | 10~30 | 1,500 | [14,710] |
| 6 | 10.5 | 10.1 | 4.2 | 3.8 | 4.085 | 4.010 | 3.0 | 2.6 | 5.6 | 0.5 | 6.8 | 0.25 | 1 | 10~35 | 2,130 | [20,890] |
| 8 | 14 | 13.5 | 5.2 | 4.8 | 5.085 | 5.010 | 3.7 | 3.3 | 7.5 | 0.8 | 9.2 | 0.4 | 1.2 | 10~40 | 3,880 | [38,050] |
| 10 | 18 | 17.5 | 6.2 | 5.8 | 6.085 | 6.010 | 4.4 | 4.0 | 10 | 0.8 | 11.2 | 0.4 | 1.5 | 10~45 | 6,150 | [60,310] |
| 12 | 21 | 20.4 | 7.25 | 6.75 | 8.103 | 8.013 | 5.1 | 4.7 | 11 | 0.8 | 14.2 | 0.6 | 2 | 16~50 | 8,900 | [87,280] |
