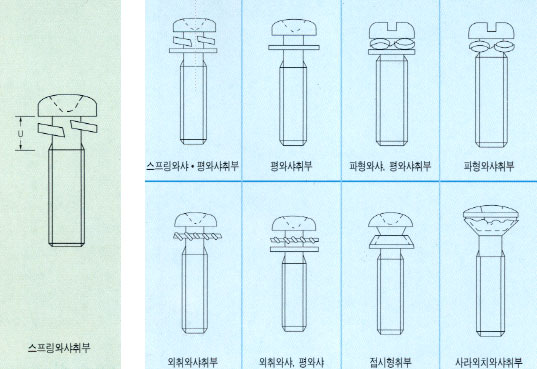

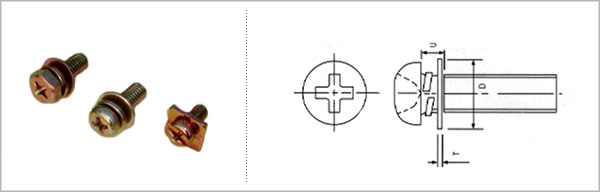

| 나사의 호칭 (d) |
피치 | 십자 혈의 번호 |
D | H | C | M | 1형의 Q | 2형의 Q (8) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 기본 치수 |
허용차 | 기본 치수 |
허용차 | (약) | 최대 | 최대 | 최소 | 최대 | 최소 | |||
| M2 | 0.4 | 1 | 4 | 0 -0.4 |
1.2 | 0 -0.2 |
0.2 | 2.2 | 1.01 | 0.65 | 1.32 | 0.98 |
| M2.2 | 0.45 | 4.4 | 1.3 | 0.2 | 2.4 | 1.21 | 0.85 | 1.52 | 1.18 | |||
| M2.3 | 0.4 | 4.6 | 1.35 | 0.2 | 2.4 | 1.21 | 0.85 | 1.52 | 1.18 | |||
| M2.5 | 0.45 | 5 | 1.45 | 0.2 | 2.6 | 1.42 | 1.05 | 1.72 | 1.37 | |||
| M2.6 | 0.45 | 5.2 | 1.5 | 0.2 | 2.6 | 1.42 | 1.05 | 1.72 | 1.37 | |||
| M3 | 0.5 | 2 | 6 | 0 -0.5 |
1.75 | 0 -0.3 |
0.25 | 3.5 | 1.43 | 0.91 | 1.80 | 1.34 |
| M3.5 | 0.6 | 7 | 2 | 0.25 | 4.0 | 1.93 | 1.40 | 2.30 | 1.83 | |||
| M4 | 0.7 | 8 | 2.3 | 0.3 | 4.4 | 2.33 | 1.79 | 2.70 | 2.22 | |||
| M4.5 | 0.75 | 9 | 0 -0.6 |
2.55 | 0.3 | 4.8 | 2.73 | 2.19 | 3.10 | 2.61 | ||
| M5 | 0.8 | 10 | 2.8 | 0.3 | 5.0 | 2.93 | 2.38 | 3.30 | 2.81 | |||
| M6 | 1 | 3 | 12 | 0 -0.7 |
3.4 | 0 -0.4 |
0.4 | 6.6 | 3.26 | 2.70 | 3.66 | 3.16 |
| M8 | 1.25 | 16 | 0 -0.8 |
4.4 | 0.4 | 8.3 | 4.96 | 4.36 | 5.37 | 4.82 | ||
