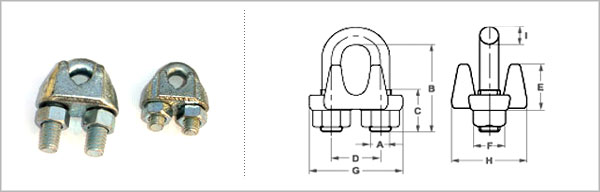

와이어 클립
Unit : mm규
격 (Inch) |
Dimensions (mm) | 무
게 (g) |
||||||||
---|---|---|---|---|---|---|---|---|---|---|
A | B | C | D | E | F | G | H | I | ||
1/8 | 3/16x24 | 20.0 | 14.0 | 11.4 | 10.0 | 8.0 | 22.0 | 12.5 | 4.0 | 15 |
3/16 | 1/4x20 | 25.0 | 15.0 | 15.0 | 13.5 | 11.0 | 27.0 | 14.0 | 5.2 | 32 |
1/4 | 5/16x18 | 30.0 | 17.0 | 16.4 | 16.0 | 12.5 | 31.0 | 16.0 | 6.8 | 55 |
5/16 | 5/16x18 | 33.0 | 19.0 | 20.6 | 19.0 | 12.5 | 35.0 | 19.0 | 6.8 | 65 |
3/8 | 3/8x18 | 39.0 | 20.0 | 23.6 | 21.0 | 14.0 | 40.5 | 22.0 | 8.2 | 110 |
1/2 | M12x1.75P | 50.0 | 25.0 | 26.5 | 26.0 | 18.8 | 46.5 | 28.0 | 10.7 | 215 |
5/8 | 1/2x12 | 57.0 | 34.0 | 31.5 | 30.0 | 18.8 | 52.0 | 33.0 | 11.0 | 260 |
3/4 | M14x2.0P | 66.3 | 37.0 | 34.5 | 36.0 | 21.8 | 60.6 | 40.5 | 12.7 | 430 |
